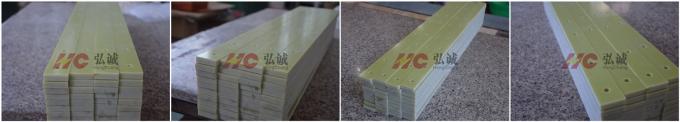

Ganti bilik khusus FR4 epoxy sheetare yang terbuat dari kain kaca tenunan yang diimpregnasi dengan resin thermosetting epoksi, dilaminasi dengan suhu tinggi dan tekanan tinggi, kain kaca tenunan bebas alkali dan diolah dengan pasangan silan
Fitur:
Lembar EPGC (BH kelas termal), produsen sesuai IEC60893-3-2, Lembaran ini memiliki kekuatan mekanik yang sangat baik (tingkat retensi keadaan termal dapat mencapai lebih dari 50%) di bawah suhu medium atau keadaan termal, serta sifat listrik yang stabil. (resistansi isolasi setelah perendaman mencapai 10 ^ 12Ω) dalam kondisi kelembaban tinggi dan juga dengan tegangan urance / tahan tegangan yang lebih tinggi (lebih dari 35KV), sejajar dengan dilaminasi, dan juga memiliki sifat tahan api yang sangat baik. Lembaran juga melewati racun dan deteksi zat kabur (RoHS Report)
Aplikasi:
Digunakan sebagai bagian struktur isolasi di motor listrik kelas Bh, peralatan listrik, yang memiliki persyaratan ketahanan api atau tidak, atau aplikasi lainnya.
Tebal: 0.2mm-120mm
Sheeet Ukuran: 1020 * 1220; 1220 * 2040
UL sertifikasi: E344098
Hong Cheng Grade | HC-FR-4 | |||
IEC 893 / EN 60893 Grade | EPGC 202 | |||
ANSI (NEMA) Grade NEMA LI-1 | FR-4 | |||
DIN 7735 | Hgw2372.1 | |||
JIS GRADE | EL-GEF | |||
Barang | Metode uji | Satuan | Nilai tipikal | |
Properti fisik | Warna | Inspeksi visual | - | Terang hijau / kuning |
Berat jenis | IEC 60893-2: 2003 | g / cm3 | 1,90 - 2,15 | |
Penyerapan air | ISO 62: 2008 | % | <0,3 | |
Sifat listrik | Kekuatan listrik ┴ | IEC 60893-2: 2003 | KV / mm | ≥ 14 (3.0mm) |
Tegangan Breakdown // | IEC 60893-2: 2003 | KV | ≥ 60 | |
Resistivitas volume | IEC 60093: 1980 | Ω.m | ≥ 1.0 × 1012 | |
Permukaan Resistivitas | IEC 60093: 1980 | Ω | ≥ 1.0 × 1014 | |
(1 MHZ) Konstanta dielektrik | IEC 60893-2: 2003 | ﹍ | 4.0-5.5 | |
(1MHZ) Faktor Disipasi | IEC 60893-2: 2003 | ﹍ | 0,04-0,05 | |
Proof Tracking Index PTI | IEC 60893-2: 2003 | V | ≥ 200 | |
Resistansi isolasi setelah direndam 24Hrs di Air | IEC 60893-2: 2003 | Ω | ≥ 5 × 1010 | |
Peralatan mekanis | Kekuatan Lentur ┴ | IEC 60893-2: 2003 | MPa | ≥ 340 |
Kekuatan Dampak Charpy // | IEC 60893-2: 2003 | KJ / m2 | ≥60 | |
Daya tarik | IEC 60893-2: 2003 | MPa | ≥300 | |
// Kekuatan Bond // | IEC 60893-3-4: 2003 | N | ≥8000 | |
Kekuatan Kompresif | IEC 60893-2: 2003 | MPa | ≥ 350 | |
Flame Resistance Properties | Tahan api | IEC 60893-2: 2003 | ﹍ | V-0 |
Indeks Suhu | IEC 60085: 2004 | ℃ | 155 | |
Konten Beracun | E662 | ﹍ | Rendah | |
Lainnya | Ketahanan Aseton | rebus | Min | 30 (OK) |
Ganti bilik khusus FR4 epoxy sheet
Switch kabinet adalah perangkat listrik, garis eksterior kabinet saklar masuk di saklar kontrol utama di kabinet terlebih dahulu, lalu masuk saklar kontrol, masing-masing cabang diatur sesuai kebutuhannya. Fungsi utama kabinet saklar adalah membuat opening & closing, mengendalikan & melindungi peralatan listrik dalam proses pembangkitan tenaga, transmisi tenaga, distribusi dan konversi daya. Komponen pada kabinet sakelar terdiri dari pemutus arus, saklar pengisolasi, sakelar beban, mekanisme operasi, transformator dan alat pelindung komponen insulasi. Komponen insulasi dalam kabinet saklar mendukung, menahan dan mengisolasi, sehingga bahan isolasi harus: kekuatan listrik yang lebih tinggi, kekuatan mekanik lebih tinggi, ketahanan busur yang lebih kuat dan sebagainya. Bahan yang biasa digunakan pada lemari saklar adalah lembar dilaminasi UPGM203

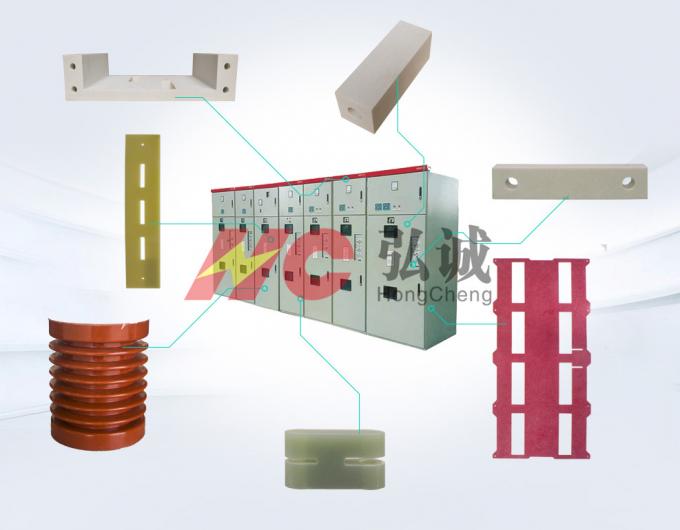

Produk kami terutama digunakan sebagai pembuatan penghalang fase & akhir, dukungan terminal kontak, plat terminal, dukungan isolasi, dukungan bus bar dan panel pemasangan.
Perusahaan koperasi yang terkenal: ABB, Henan Pinggao Electric Co, Ltd, TBEA Co, Ltd, XJ ELECTRIC Co, Ltd, Daqo Group Co, Ltd
